130tオルター・クレーン

KA-1300R KATO

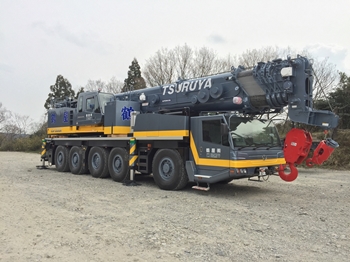

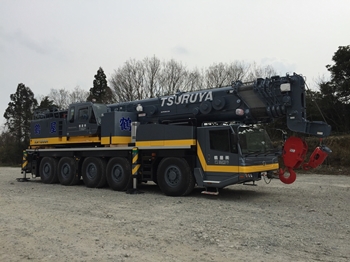

130tオルタークレーン KA-1300R KATO（2016年3月撮影）鈴鹿営業本部

130tオルタークレーン KA-1300R KATO（2016年3月撮影）鈴鹿営業本部

• 全長・全幅・全高(走行時)
  L：14,565mm
  W：2,990mm
  H：4,000mm (構内走行姿勢)
• 車両総重量
  36.620kg (台車のみ)
• 最大吊上げ能力
  130t×2.5m (11.8mブーム)
• ブーム段数/長さ
  6段／11.8〜52m
• SLジブ段数/長さ/オフセット角度
  4段／9.2m〜26.6m
  2°(5°)〜60°
• アウトリガ張出設定/最大張出幅
  6段／8.4m
• ACS型式
  MS-220
• 「国土交通省指定超低騒音型」

以下は旧タイプKA-1300のご案内です。

KA-1300 KATO

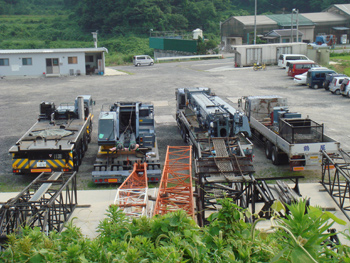

130tオルター・クレーン 分離回送　 右から　本体　旋回体　ブーム　ウエイト H20.　8月撮影

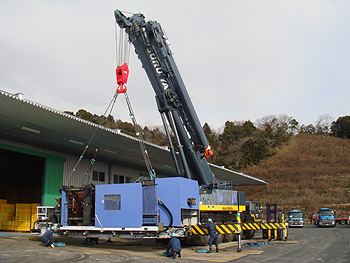

130tオルター・クレーン H20.　2月撮影

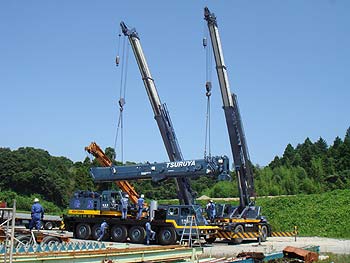

130tオルター・クレーン H16.　8月撮影

• つり上げ荷重:130t
• ブーム長さ:52m
• ジブ長さ:26.6m
• 最大地上揚程[ブーム]:53.1m
• 最大地上揚程[ジブ]:79.6m
• 車両総重量:90.5t

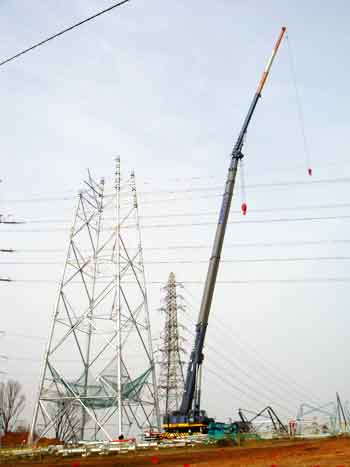

130tオルター・クレーン H18.　10月撮影

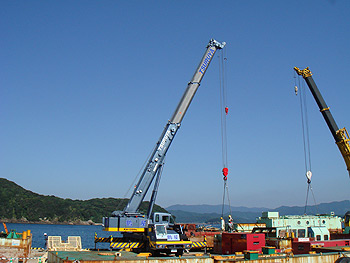

130tオルター・クレーン 宿田曽にて　65ｔの浚渫船を、120ｔと相吊り H16.　8月撮影

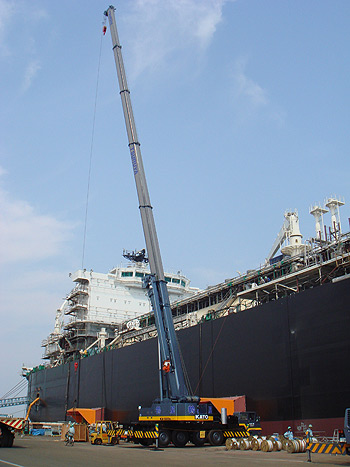

130tオルター・クレーン H17.4月撮影

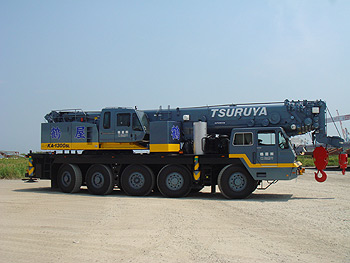

130tオルター・クレーン H16.　8月撮影

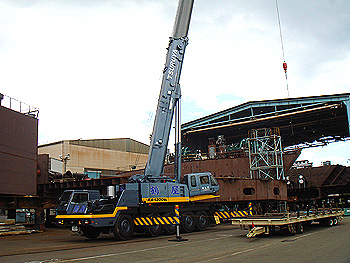

130tオルター・クレーン H16.　8月撮影

130tオルター・クレーン H16.　8月撮影

性能表 1.21MB	カタログ 1.21MB
